断路器位置辅助触点1YHB00000000479，ABB螺钉式辅助触点 ， ABB 闭锁电磁铁 分闸线圈 合闸线圈 储能电机 辅助触点 梅花触头 防跳继电器 底盘车等长期备货，

断路器位置辅助触点1YHB00000000479，VD4辅助触点3NC+2NO    , ABB辅助触点3NO+2NC ABB真空断路器S1 S2 S3  VD4触点-BB1  -BB2 -BB3     ABB真空断路器触点 VD4触点3开2闭 VD4触点2开3闭 GCE7109399R0122  辅助触点 2NO+3NC [-BB2] [-BB3]   三开两闭   两开三闭   （ S1/S2/S3/S4/S5/S7/S8S/S9 ）

VD4插片式辅助开关 3NO+2NC [S3]/[S5] GCE7109399R0121

VD4插拔式辅助触点 2NO+3NC [S1]/[S4]/[S5] GCE7109399R0122

ABB螺钉式辅助开关 3NO+2NC [-BB1] GCE7002397R0121

VD4螺钉式辅助触点 2NO+3NC [-BB2] [-BB3] GCE7002397R0122ABB断路器辅助触点NEW VD4-3C2O，位置开关NEW VD4-3O2C ，VD4断路器辅助开关VD4-5O5C，2开3闭 ，3开2闭，5开5闭。 ABB状态辅助开关

1YHB00000000480
1YHB00000000481
1YHB00000000537
1YHB00000000446
1YHB00000000486
1YHB00000000516
1YHB00000000538

1YHB00000000539

1YHB00000000540
1YHB00000000204

1YHB00000002575

1YHB02COV020013

1YHB01NV4020001

1YHB00000000540 *状态辅助开关

1YHB00000000537 *状态辅助开关

1YHB00000000003 *底盘辅助开关

1YHB00000000204 *辅助开关

1YHB02NV4010011

1YHB02NV4010012  合分闸状态辅助开关

1YHB00000002460 *三工位开关辅助触点

1YHB00000002461 *三工位开关辅助触点

1YHB00000002462 *三工位开关辅助接点

1YHB00000000533 接地开关辅助触点

1YHB00000000534 接地开关辅助触点

1YHB00000000535 接地开关辅助触点

1YHB00000000536 接地开关辅助触点

1.对于断路器/负荷开关/隔离开关等开关类辅助接点，常开常闭接点是在开关断开的情况下来说的，也就是开关不在工作位置(线路不带电)的时候,处于断开状态的触点叫常开触点，处于闭合状态的叫常闭触点，在触点闭合（断开）过程中，不产生运动的触点叫静触点。

2.对于继电器而言就是在线圈不励磁(也就是线圈不得电)的状态下的接点状态 ,如果此时接点是断开的就是常开接点,如果是闭合的就是常闭接点。

3.对于限位开关、行程开关等位置开关的辅助触点，常开常闭接点是在开关处于自然状态下即不受外力作用的情况下，处于断开状态的触点叫常开触点，处于闭合状态的叫常闭触点。

S1 操动机构的辅助开关

-S2 闭锁电磁铁的辅助开关

-S3 装在断路器主轴上的辅助开关

-S4 装在断路器主轴上的辅助开关

-S5 装在断路器主轴上的辅助开关

-S7 用于电气分闸信号的辅助开关

（接点接触时间≥30 ms）

-Y1 闭锁电磁铁

-Y2 分闸脱扣器

-Y3 合闸脱扣器

-Y4 欠压脱扣器

-Y7 间接式过电流脱扣器

-Y9 第二级分闸脱扣器

-V1 Y1用的整流元件

-V2 Y2用的整流元件

-V3 Y3与KO用的整流元件

-V4 Y4用的整流元件

-V7 Y7用的整流元件

-V9 Y9用的整流元件

-MO 弹簧操动机构的储能电动机

-KO 防跳继电器

-RO 串联电阻器

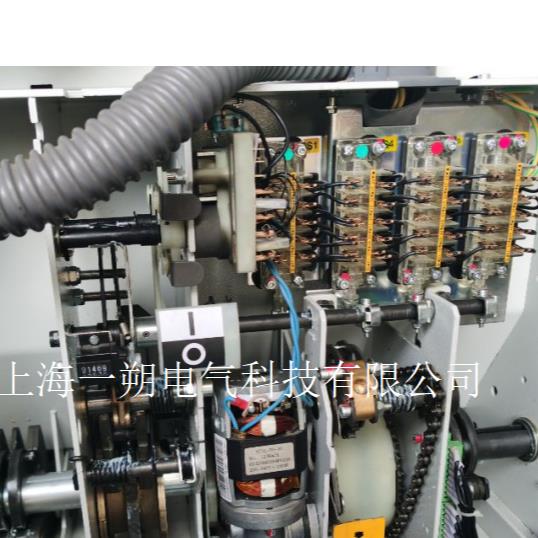

断路器位置辅助触点1YHB00000000479

1） 用于直流24, 30, 48, 60, 110, 125, 220, 240 V；交流110, 220, 240 V。

2） 图中储能弹簧处于未储能状态。接线图包含基本的元件和不同VD4型号的所有可选件。所有可能的配置都可在相关的清单及订货文件中找到。

3） 脱扣器和闭锁电磁铁都接有整流器（电磁铁安装座45已经内置有整流器，V1, V2, V3和V9）。直流供电时，整流器只起导通二极管的作用。

操动机构的储能弹簧是平面蜗卷弹簧，一台操动机构操作三相极柱，拧紧平面蜗卷弹簧将储存足够的能量以供断路器动作之需要。平面蜗卷弹簧式操动机构包括带外罩的平面蜗卷弹簧33、储能系统、棘轮、操动机构和传力至各相极柱的连杆，此外，位于断路器外壳前方还装有诸如储能电动机、脱扣器、辅助开关、控制设备和仪表等辅助部件。

操动机构适用于自动重合闸的操作，并且，由于电动机储能时间很短，同样也能够进行多次自动重合闸操作。平面蜗卷弹簧有手动储能和电动机储能两种储能方式。在断路器操动机构的面板1.1上装有一块标有断路器主要技术数据的铭牌，而另一块铭牌则装在外壳的下部右前方。基本型式的平面蜗卷弹簧操动机构装有下

列辅助设备：

• 分闸脱扣器Y2一个

• 5极式辅助开关S3、S4各一个

• 手动合闸按钮2一个

• 手动分闸按钮3一个

• 断路器分、合闸位置指示器4一个

• 平面蜗卷弹簧的储能状态指示器8一个

• 断路器动作计数器5一个

• 电动机储能机构一个

• 用于操作储能电动机的5极式辅助开关S1一个

• 闭锁电磁铁Y1及辅助开关S2一副

• 合闸脱扣器Y3一个

此外，断路器还可加装下列设备：

• 第二级分闸脱扣器Y9一个

• 用于电气分闸信号的辅助开关S7一个

• 间接式过电流脱扣器Y7一个

• 欠压脱扣器Y4一个

• 5极式辅助开关S5一个

• 手车底盘电机驱动系统
